محدودیت طول پیچ متری بر حسب قطر

یکی از فاکتور های کلیدی در انتخاب پیچ متری (Fully Threaded Rod) بررسی نسبت بین قطر و طول است. طبق استاندارد های تولید ISO و DIN، هرچه قطر پیچ کمتر باشد، محدودیت بیشتری در افزایش طول وجود دارد. به عنوان مثال، برای پیچ با قطر 6 میلی‌متر، معمولاً حداکثر طول پیشنهادی 1 متر در نظر گرفته می‌شود تا از خمش و انحراف در حین استفاده جلوگیری شود.

در مقابل، پیچ‌ هایی با قطر بالا مانند M24 یا M30 به راحتی می‌ توانند در طول‌ های 3 تا 6 متر نیز تولید و استفاده شوند. با این حال، حتی در قطر های بالا نیز محدودیت‌ هایی از نظر وزن، حمل‌ و‌ نقل و ماشین‌ کاری وجود دارد که در طراحی سازه‌ ها باید مد نظر قرار گیرند.

ضریب لاغری و خطر خمش در پیچ های بلند و نازک

ضریب لاغری یا Slenderness Ratio یک شاخص مهم برای بررسی پایداری پیچ متری تحت بار فشاری است. هرچه نسبت طول به قطر افزایش یابد، احتمال کمانش (Buckling) و شکست پیچ در کاربرد های فشاری بیشتر می‌ شود. این مسأله به‌ ویژه در صنایع ساختمانی و سازه‌ های فلزی حیاتی است.

در استاندارد EN1993 برای طراحی سازه‌ های فولادی، برای جلوگیری از کمانش مجاز به استفاده از پیچ با ضریب لاغری بیش از 150 نیستیم. به عنوان نمونه، برای یک پیچ با قطر 10 میلی‌متر، طول کاربردی آن نباید از 1.5 متر تجاوز کند، مگر اینکه توسط مهار میانی یا واشر های ضد خمش کنترل شود.

محدودیت‌ های تولید و استاندارد های مرسوم در بازار

پیچ‌ های متری به طور معمول در طول‌ های استاندارد 1، 2 و 3 متر تولید می‌ شوند. بسته به کشور سازنده و استاندارد های مرجع مانند DIN 975 یا ASTM A193، امکان تولید در طول‌ های خاص نیز وجود دارد، اما اغلب با هزینه‌ های اضافی همراه است. در قطر های پایین‌ تر مانند M5 یا M6، معمولا طول‌ های بالای 1 متر در تیراژ بالا سفارش‌پذیر نیستند.

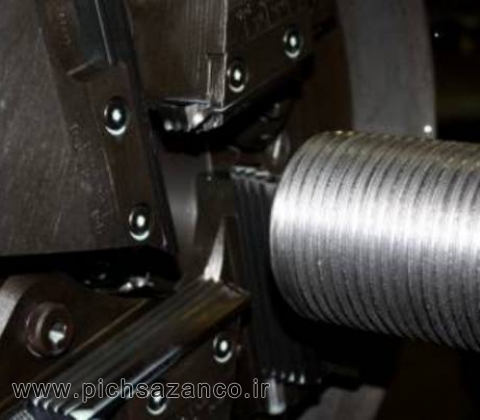

از نظر ماشین‌ کاری و رزوه‌ زنی، هرچه قطر کمتر باشد، احتمال تغییر شکل رزوه در طول‌ های بلند افزایش می‌ یابد. این موضوع باعث می‌ شود تولیدکنندگان محدودیت‌ هایی را بر حسب قطر در نظر بگیرند تا از کاهش کیفیت فنی و مکانیکی محصول نهایی جلوگیری شود.

جدول مرجع حداکثر طول پیچ متری بر اساس قطر

برای مهندسان و تکنسین‌ ها، دسترسی به جدول‌ های مرجع می‌ تواند فرآیند انتخاب پیچ مناسب را ساده‌ تر کند. در جدول زیر حداکثر طول پیشنهادی برای هر قطر به طور تقریبی ارائه شده است:

توجه داشته باشید که این جدول بر اساس تجربیات صنعتی و استاندارد های موجود تنظیم شده است و در پروژه‌ های خاص ممکن است نیاز به بررسی‌ های بیشتر و تحلیل‌ های سازه‌ ای باشد.
منبع : پیچ و مهره آژاکس
